補償導線在熱電偶檢定中的應用

       補償導線在熱電偶檢定中的應用，主要目的一是將熱電偶的參考端從高溫處移到環境溫度較 穩 定 的地方，二是節省大量的用于制造熱電極的 貴 重 和稀 有 金屬材料，三是便于安裝和線路的鋪設，同時可以減少熱電偶回路電阻，利于測量和自動控制。補償導線是在一定溫度范圍內（0~100℃）具有與所匹配熱電偶熱電動勢相同標稱值的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。

補償導線分一般采用和熱電偶具有相同電子密度的導線代替，補償導線的與熱電偶的連線一般都是很明了，熱電偶的正極連接補償導線的紅色線，而負極則連接剩下的顏色。一般的補償導線的材質大部分都采用銅鎳合金。

使用補償導線時應注意以下幾點：

（1）各種補償導線只能與相應型號的熱電偶配用，就是各種熱電偶和所配用的補償導線在規定溫度（O～100℃）范圍內熱電特性必須是相同的。

（2）補償導線和熱電偶連接點的溫度不得超過規定的使用溫度。

（3）補償導線和熱電偶、儀表連接時，正負極不能接錯，而且兩對連接點要處于相同的溫度。

（4）要根據所配儀表的線路電阻要求，選用補償導線的線徑。

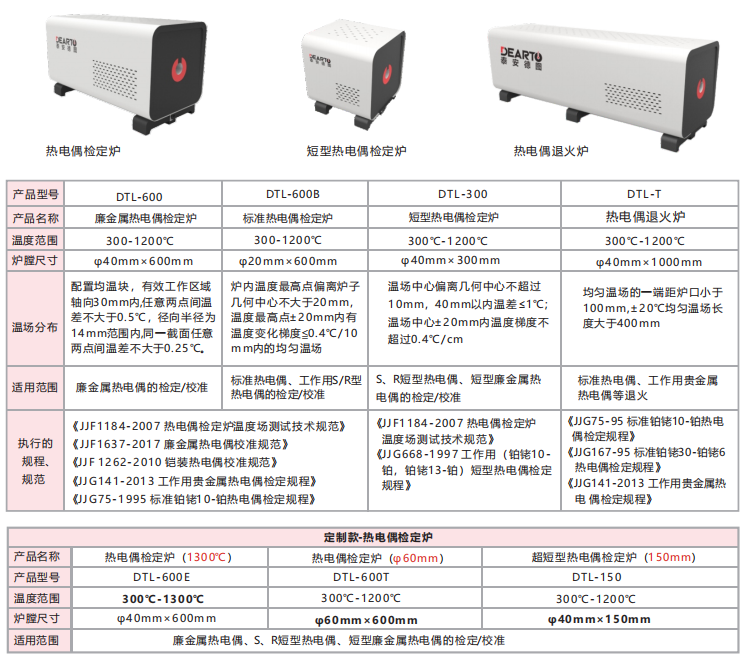

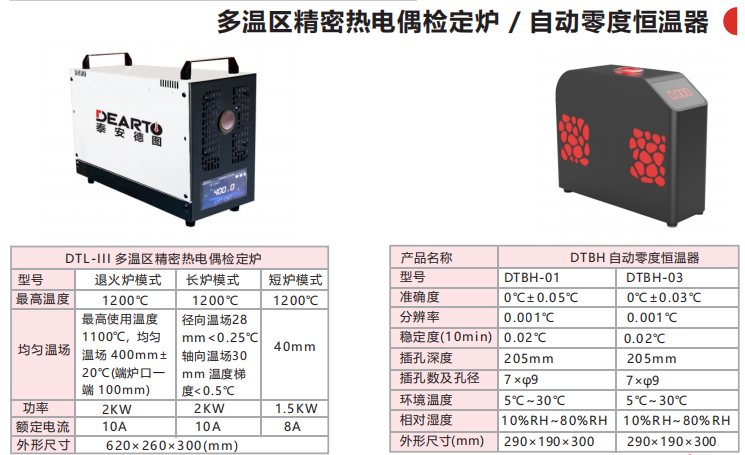

泰安德圖常年為大家提供精度0.2級的補償導線，滿足并優于《JJF1637-2017 廉金屬熱電偶校準規范》中的相關要求，同時可提供校準規范中所要求的配套設備熱電偶檢定爐、均溫塊、零度恒溫器等。公司生產的DTBH-03 自動零度恒溫器精度可達0.03℃。
